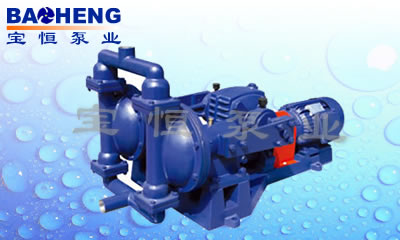

DBY電動隔膜泵
流 量：0~20m3/h
揚 程：0~30m
自吸高度：5m
特 點：無泄漏、能自吸、可空載
DBY電動隔膜泵介紹
電動隔膜泵是一種容積式泵，采用電動機為動力源，它集自吸泵、屏蔽泵、雜質泵、潛水泵等多種泵的優點與一身。還可做各種固液分離設備的前級送壓裝置。
本廠生產的DBY系列電動隔膜泵是一種新型電動隔膜泵，采用BLY系列擺線針輪減速機傳動動力，替代傳統的渦輪渦桿減速機。同時，由于近年來隔膜材質取得了突破性的進展。對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。
本廠目前已形成系列化生產，共有八種規格直徑：Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。三種材質、鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。
該泵以被國內石油、化工、電子、陶瓷、紡織系統單位廣泛采用，安裝在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。
DBY電動隔膜泵特點
1、無軸封、無泄漏、流道寬敞,所以輸送含顆粒，高粘度(粘度可達1萬厘泊)，易揮發和腐蝕性介質時，不會造成環境污染和危害人身安全。
2、無旋轉部件，通過性能好，允許通過顆粒直徑達10mm。液體無剪切流動，泵自身部件磨損小。對輸送物損傷小，可輸送污泥和生命體如小魚苗之類。
3、不需灌引水，自吸能力強，吸程高達7m，長時間干呼吸，對泵不損壞。一旦超負荷，泵便會自動停機，負荷恢復正常時，能自動啟動運行，具有自我保護功能（電動泵無此功能）。
4、氣動泵揚程達50m，電動泵達30m，出口壓力可達0.6mpa。揚程、流量可通過氣閥開度實現無級調節，氣壓調節在1-7kgf/cm2之間。電動泵無此功能，進口需裝調節閥控制。
5、氣動泵可以浸沒在介質中工作，無電源通過，安全可靠(電動泵無此性能)。
6、氣動泵不需電源，更適合易燃、易爆場合的介質輸送。
DBY電動隔膜泵工作原理

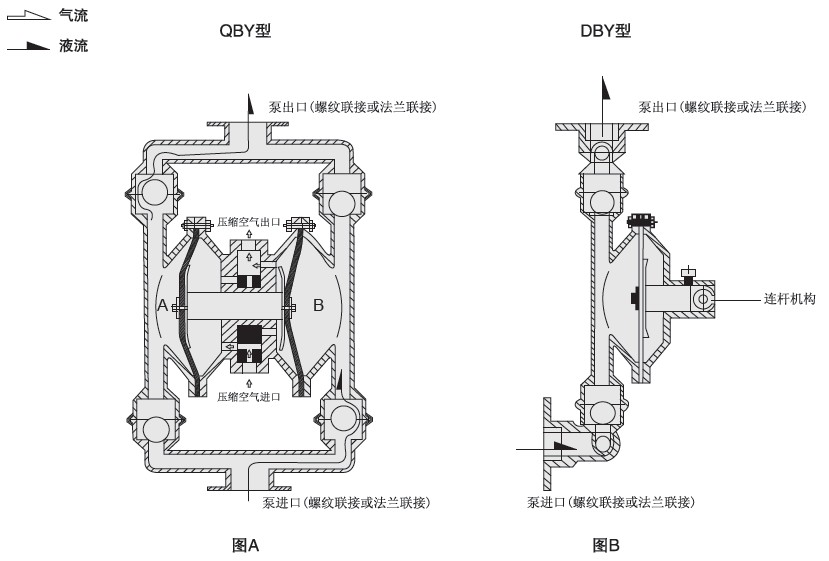

DBY電動隔膜泵原理同QBY氣動隔膜泵工作原理一樣，只是由電動機帶動一個連桿機構，產生往復運動，替代壓縮空氣推動隔膜（見圖B）。
QBY氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入大氣，出口球閥關閉，進口球閥打開，液體被吸入（見圖A）。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。
DBY電動隔膜泵主要用途：
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；
2、泵吸油漆、顏料、膠水、粘合劑等；
3、泵吸各種瓦、瓷、磚器及陶器釉漿等；
4、泵吸各種磨料、腐蝕劑、清洗油垢等；
5、泵吸各種污水、水泥灌漿及灰漿等；
6、泵吸各種強酸、強堿、強腐蝕液體等；
7、泵吸各種強酸、強堿、強腐蝕液體等；
8、作為各種固液公離設備的前級送壓裝置。

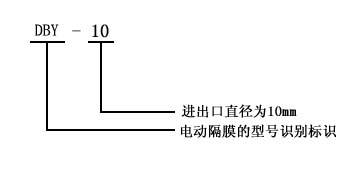

型號意義：
|
