磷酸鹽加藥裝置

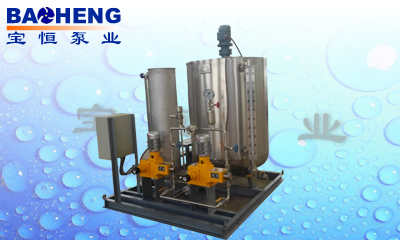

磷酸鹽加藥裝置是一種結構新穎的電廠加藥裝置，用于鍋爐水處理、凝結水處理、循環冷卻水處理、廢水處理及工業用水的加藥裝置。裝置所有設備、管道和閥門均裝在鋼格柵板上，具有結構緊湊，占地面積小和易于運輸安裝的優點。
二、原理
磷酸鹽加藥裝置就是用加磷酸鹽溶液的辦法，使鍋爐水中經常維持一定含量的磷酸根（PO43- ）。由于爐水處在沸騰狀態條件下，它的堿性較強（PH=9～11），鍋爐給水過程中的鈣、鎂硬度會在高溫環境下發生化學反應，或者濃縮結晶，生成不溶的水垢，牢固附著在鍋爐受熱面上，這種水垢是熱的不良導體，會阻礙熱傳導，嚴重時可能發生鍋爐爆管事故，另外，還會誘發并加劇垢下金屬化學腐蝕，危害相當嚴重。
因此，爐水中的鈣離子與磷酸根發生反應，生成一種松軟的水渣，堿式磷酸鈣，易隨鍋爐排污排除，且不會粘附在鍋內轉變成水垢。因為堿式磷酸鈣是一種非常難溶的化合物，它的溶度積很小，所以當鍋爐水中保持有一定量的過剩PO43- 時，可以使鍋爐水中鈣離子的含量非常小，以至在鍋爐水中它的濃度與SO42- 濃度或SiO32- 濃度的乘積不會達到CaSO4或CaSiO3 的溶度積。這樣鍋爐內就不會有鈣垢形成。目前國際上，爐水加磷酸鹽是適宜的處理方法，反應如下：
 10Ca2++6PO43-+2OH- →? Ca 10? (OH) 2(PO4)6(堿式磷酸鈣)
三、流程及結構特點
磷酸鹽加藥裝置主要包括藥液溶配系統、計量投加系統、安全系統和控制系統等四部分。
固體磷酸鹽加入溶藥箱內，然后按比例加入除鹽水或凝結水攪拌溶解，由計量投加系統投加到鍋爐汽包內。投加控制可采用手動方式，也可依據上位系統輸出的控制信號，進行隨動控制，自動投加。
加藥裝置中，攪拌箱與管道、閥門、過濾器、計量泵均采用不銹鋼材質。。使得整個裝置在運行過程中安全可靠。加藥裝置中，入口處設置了管道過濾器，出口設置了壓力緩沖罐。因此可以保證計量泵入口介質能潔凈，同時也提高了運行的可靠性和延長了設備的使用壽命。壓力緩沖罐的設置使出口液體流量和壓力都比較平穩。
適用范圍：高壓及更高參數汽包鍋爐爐水處理。 |
