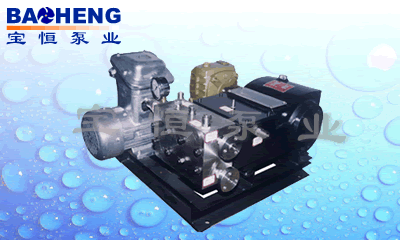

   3DJ3型三柱塞計量泵


3DJ3型三柱塞計量泵

流量：17800L/h
壓力：90MPa
電機功率：2.2~45KW

性能特點

●　排量17800L/h，壓力90MPa；
●　脈沖小、壓力平穩；
●　在泵頭部分加上夾套,可實現保溫加溫的目的；
●　通過無級變速機、變速器或調速電機降低或升高泵速來實現流量控制；
●　可配專用PLC沖程控制器，進行自動控制，亦可變頻實現4-20毫安信號自動控制。
性能參數

3DJ4型計量泵技術參數
(泵行程:60mm)
規格型號

流量
（L/H）

壓力
（MPa）		 柱塞直徑
（mm）		 沖次數
min -1
3DJ-136/90 136 90 16 90
3DJ-212/90 212 140
3DJ-272/90 272 180
3DJ-424/90 424 280
3DJ-195/60 195 60 19 90
3DJ-305/60 305 140
3DJ-390/60 390 180
3DJ-610/60 610 280
3DJ-265/40 265 40 22 90
3DJ-415/40 415 140
3DJ-530/40 530 180
3DJ-830/40 830 280
3DJ-420/30 420 30 20 90
3DJ-650/30 650 140
3DJ-840/30 840 180
3DJ-1300/30 1300 280
3DJ-520/20 520 20 25 90
3DJ-810/20 810 140
3DJ-1040/20 1040 180
3DJ-1620/20 1620 280
3DJ-850/16 850 16 29 90
3DJ-1320/16 1320 140
3DJ-1700/16 1700 180
3DJ-2640/16 2640 280
3DJ-1050/12 1050 12 32 90
3DJ-1630/12 1630 140
3DJ-3100/12 3100 180
3DJ-3260/12 3260 280
3DJ-1525/8 1525 8 35 90
3DJ-2380/8 2380 140
3DJ-3050/8 3050 180
3DJ-4760/8 4760 280
3DJ-2250/6 2250 6 39 90
3DJ-3500/6 3500 140
3DJ-4500/6 4500 180
3DJ-7000/6 7000 280
3DJ-2900/2 2900 2 42 90
3DJ-4510/2 4510 140
3DJ-5800/2 5800 180
3DJ-9020/2 9020 280

3DJ5型計量泵技術參數
(泵行程:80mm)
規格型號

流量
（L/H）

（MPa） 柱塞直徑
（mm）		 沖次數
min -1
3DJ-230/90 230 90 18 90
3DJ-358/90 358 140
3DJ-460/90 460 180
3DJ-718/90 718 280
3DJ-320/60 320 60 21 90
3DJ-500/60 500 140
3DJ-640/60 640 180
3DJ-1000/60 1000 280
3DJ-480/40 480 40 25 90
3DJ-740/40 740 140
3DJ-960/40 960 180
3DJ-1480/40 1480 280
3DJ-600/30 600 30 28 90
3DJ-940/30 940 140
3DJ-1200/30 1200 180
3DJ-1880/30 1880 280
3DJ-970/20 970 20 35 90
3DJ-1510/20 1510 140
3DJ-1940/20 1940 180
3DJ-3020/20 3020 280
3DJ-1500/16 1500 16 43 90
3DJ-2340/16 2340 140
3DJ-3000/16 3000 180
3DJ-4680/16 4680 280
3DJ-1920/12 1920 12 48 90
3DJ-2990/12 2990 140
3DJ-3840/12 3840 180
3DJ-5980/12 5980 280
3DJ-2800/8 2800 8 56 90
3DJ-4370/8 4370 140
3DJ-5600/8 5600 180
3DJ-8740/8 8740 280
3DJ-4000/6 4000 6 68 90
3DJ-6220/6 6220 140
3DJ-8000/6 8000 180
3DJ-12440/6 12440 280
3DJ-5730/2 5730 2 80 90
3DJ-8900/2 8900 140
3DJ-11460/2 11460 180
3DJ-17800/2 17800 280
外型尺寸

用　　途
　　 ３ＤＪ系列計量泵，是在Ｊ系列計量泵基礎上，由我公司根據實際運用中需要自行研究設計的新型計量泵。它的流量范圍為(1.0～17800)L/h，適用于輸送溫度為－30～450℃，粘度為0.3～800平方毫米每秒的不含固狀顆粒的介質。它與Ｊ系列計量泵相比具有脈沖小、耐高壓且壓力平穩、體積小、重量輕、功耗低、壽命長、操作維護簡便等優點，尤其適用于對工藝流程要求高，且高壓情況下輸送各種介質（如：塑料機械加發泡劑、科研配比等），是簡化工藝流程的一種理想產品。產品廣泛適用于塑料機械、油田、化工、化肥、制藥、食品、國防以及科研院所等部門。

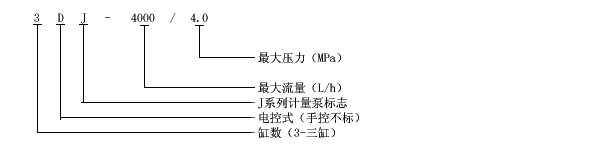

型號說明

工作結構原理
　　 ３DJ系列計量泵，亦稱三柱塞計量泵。該泵采用的是曲軸連桿機構原理，由電動機通過減速機構，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在閥的啟閉作用下達到吸排液目的，由于它在曲軸旋轉一周內，三根柱塞各吸排液一次，比以往單柱塞，雙柱塞計量泵增加了吸排液頻率，所以脈沖很小，且壓力平穩。
　 　 ３ＤＪ系列計量泵的流量調節是通過無級變速機、變頻器或調速電機降低或升高泵速來實現的。配上電控等裝置后，也可實現遠距離操作或自動化控制。如在泵頭部分加上夾套，可實現保溫加溫的目的。
Ｊ系列計量泵選型使用主義事項
一、 計量精度及流量標定：
　 根據GB/T7782-1996《計量泵》標準規定：”泵在額定條件下和相對行程處的流量計量精度不應低于±1%“。泵在輸送一般介質時的理想使用范圍：柱塞計量泵為40%～100%；隔膜計量泵為60%～100%。當工藝流程所需的使用范圍≥10%時，可增配交流變頻器降速，擴大使用范圍。
二、計量泵的安裝高度：
　 對于輸送物理性質類似于清水的常溫介質，柱塞泵中心高出液面的安裝高度應小于2米，隔膜泵小于1米。當泵缸腔內充滿液體介質時，可提高泵的吸入性能，柱塞泵安裝高度為4～5米、隔膜泵為2～3米。
三、計量泵管路系統安裝應注意的問題：
　　 １、進、出口管內徑應不小于泵吸入、排出內徑。盡量減短管路長度和減少?gòu)濐^、閥門等阻力件。不允許出現向上彎的 ”Ω“ 形布置，以免存氣。
　　 ２、為確保泵和管路系統的安全，應在計量泵的進口管路加裝”Y“型過濾器，出口管路上設置安全閥。
　　 ３、由于Ｊ系列計量泵流量輸出脈沖較大，如果系統對脈沖要求較高，有條件的建議出口配帶緩沖器或選用脈沖性較小的三柱塞計量泵（3DJ）。
　　 ４、當出口壓力接近或低于進口壓力時，應在出口管路上設置背壓閥。
四、計量泵訂貨注意事項：
　　 計量泵訂貨時，除常規定型產品外，均應填寫“計量泵數據表”作為合同附件，以保證所選型號滿足用戶使用要求。
　　 計量泵正常供貨范圍為：泵、電機、聯軸器、隨機配件、專用工具、說明書、合格證、保修卡等。
　　 若需要進出口配對法蘭、低腳螺栓和管露附件：如安全閥、（緩）沖器、過濾器、背壓閥、止回閥、截止閥等，須在合同中注明，并另外計價。
