性能特點
CQB-F襯氟磁力泵的過流部件均采用“聚偏二氟塑料合金(PVF2)和超高分子量聚乙烯(UHMWPE)”制造。在常溫下，PVF2對鹵素、鹵代烴、強氧化劑、沸酸、堿等多種有機溶劑都有良好耐蝕性；UHMWPE對非氧化性酸(稀硫酸、硝酸及濃度較大的鹽酸、磷酸、氫氟酸、甲酸、乙酸)、氨和胺及各種堿、鹽溶液都有良好的耐蝕性，兩種材料都不耐強氧化性酸的腐蝕。氟合金泵的外殼為金屬材料，有足夠的強度承受管道以及外界的機械沖擊。傳動功率3kW以下的采用全氟結構。
型號意義
|
| 性能參數 |
|
型 號 |
口徑(mm) |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
電 壓
(V) |
材 質 |
進口 |
出口 |
CQB15-10-85F |
15 |
15 |
1.8 |
8 |
0.12 |
220/380 |
聚
偏
二
氟
乙
烯 |
CQB20-15-105F |
25 |
18 |
3 |
12 |
0.37 |
220/380 |
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
0.75 |
380 |
CQB32-25-145F |
32 |
25 |
3.2 |
25 |
0.75 |
380 |
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
0.75 |
380 |
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
1.5 |
380 |
CQB40-32-160F |
40 |
32 |
6.3 |
32 |
2.2 |
380 |
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
2.2 |
380 |
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3 |
380 |
CQB65-50-125F |
65 |
50 |
25 |
20 |
3 |
380 |
CQB65-50-160F |
65 |
50 |
25 |
32 |
5.5 |
380 |
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
380 |
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
380 |
CQB100-80-125F |
100 |
80 |
100 |
20 |
11 |
380 |
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
380 |
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆電機 |
|
| 外形尺寸 |
|

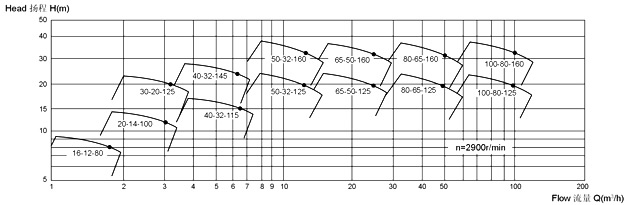

造型圖譜

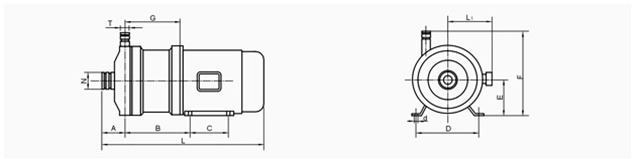

外觀尺寸
型號 |
A |
B |
C |
D |
E |
F |
d |
G |
L1 |
L |
N |
T |
CQB16-12-80F |
56.5 |
93.5 |
80 |
100 |
63 |
144 |
7 |
87.5 |
75 |
304 |
22 |
18 |
CQB20-16-100F |
54.5 |
125.5 |
90 |
112 |
71 |
165 |
7 |
111.5 |
85 |
340 |
26 |
18 |
|
| |
|
|
